進料粒度:≤560 mm
生產能力:22-1050t/h
適用物料:石灰石、花崗巖、玄武巖、河卵石、鵝卵石、鐵礦石、頁巖等
應用范圍:礦山、砂石場、建筑、筑路、混凝土攪拌站、干粉砂漿、化工等行業。
單缸圓錐破碎機也叫單缸液壓圓錐破碎機,簡稱單缸圓錐破,CS系列,有著中碎、細碎、超細碎等作用,對硬料也有良好破碎效果,單個液壓缸升降動錐、電子智能排礦口
鄭州中意CS系列底部單杠液壓圓錐破碎機
CS系列底部單杠液壓圓錐破碎機是鄭州中意礦機多年來堅持不懈追求品質,以及不斷對產品進行研發升級的結晶!廣泛應用在石料廠或者礦山行業,能夠在二次、三次、四次物料破碎應用中發揮其性能,產品粒型優異,設備產量高,機動性好。 單杠液壓圓錐破,外形非常的簡潔緊湊,因為通過底部單缸的獨特設計結構,完成了排料口直接調節、預防過鐵、清腔的三個重要功能。因此,單缸液壓圓錐破碎機沒有外掛的排料口調節機構,也沒有外部液壓缸或者彈簧的防過鐵裝置,整體外形結構簡單緊湊。

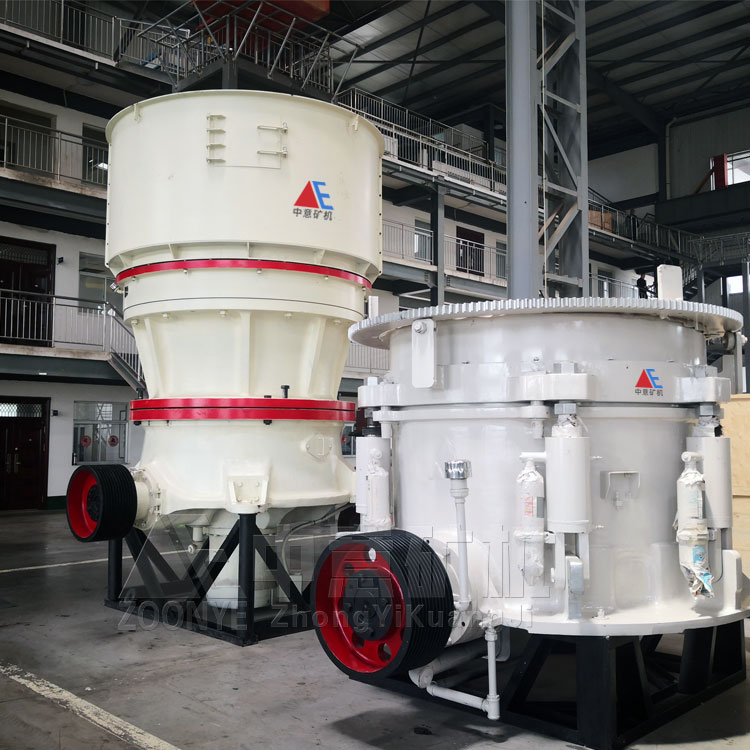

CS系列底部單杠液壓圓錐破碎機圖片展示
單杠液壓圓錐破碎機正壓防塵裝置
液壓圓錐破陡錐型動錘,物料通過能力高
單杠液壓圓錐破液壓潤滑系統
單杠液壓圓錐破碎機主軸浮動支撐,承載能力大
底部單杠液壓圓錐破碎機工作原理示意圖
CS系列底部單杠液壓圓錐破碎機和大多數圓錐破碎機一樣是利用正立和倒立的兩個圓錐之間的間隙,進行物料破碎的。單缸液壓圓錐破碎機的本體主要由供料裝置部、上機架 部、下機架部、破碎圓錐部、傳動部、偏心套部及液壓缸部組成。在工作時,電機帶動皮帶輪傳動到小齒輪,小齒輪帶動大齒輪轉動,大 齒輪和偏心套固定為一體,大齒輪的轉動迫使主軸一起轉動,由于有偏心,破碎壁和軋臼壁之間的間距有周期性的增大和減小,使物料達到了破碎的目的。出料口大 小的調整:底部液壓缸的一個功能在于調節主軸的上下位置,從而調節動錐和外錐襯板之間的間距。這個間距變小了,破碎機的出料粒度就小;這個間距 變大了,破碎機的出料粒度就大。同時,選用不同的破碎腔型,選用不同的偏心套也能夠改變物料的出料大小。
CS系列單杠液壓圓錐破碎機運行穩定
1. 對結構進行優化設計,使設備安裝維護方便,并更加堅固耐用。
2. 對滑動軸承進行改進以適應更高轉速,增加主軸擺速度,使產品粒度粒形更加均勻,產量更高。
3. 采用螺旋錐齒傳動,運轉平穩,噪音低,承載能力強。
4. 采用液壓系統調節排料品,可在設備運行時調整排料口,不影響生產,且有自動補償排料口功能,省時省力。
5. 帶無線遙控器,可遠程調節排料口。
6. 配有遠程控制系統,自動化程度高,可遠程監視破碎運行參數。
7. 液壓系統含清腔部,調整部和安全卸荷回路三部分,使機器清腔更高效平穩,過載保護響應時間更短,反應速度更靈敏,從而使主機可以得到更加安全的保護。
鄭州中意單杠液壓圓錐破碎機出口肯尼亞
鄭州中意單杠液壓圓錐破碎機助力山東青建集團
日產3000方花崗巖制砂生產線用單杠液壓圓錐破發貨
型號(Model) | 最大給料尺寸Max feed size(mm) | 排礦口范圍Discharge Opening Range(mm) | 電機功率Motor Power(kw) | 生產能力Capacity(t/h) |
C420 | 135 | 4-35 | 90 | 22-128 |
C420S | 240 | 5-41 | 90 | 70-168 |
C430 | 185 | 15-38 | 132 | 37-219 |
C430S | 360 | 19-51 | 132 | 91-344 |
C440 | 215 | 8-44 | 250 | 68-413 |
C440S | 440 | 25-54 | 250 | 195-601 |
C660 | 275 | 13-51 | 315 | 143-662 |
C660S | 560 | 38-83 | 315 | 318-1050 |
C870 | 300 | 10-70 | 520 | 260-1130 |
